Hydraulic Power Unit (HPU) merupakan sistem yang berfungsi sebagai sumber tenaga hidrolik untuk menggerakkan berbagai peralatan industri, seperti mesin press, sistem lifting, hingga peralatan offshore. Salah satu komponen penting dalam sistem HPU adalah panel kontrol, yang berfungsi mengatur, memonitor, dan melindungi seluruh operasi HPU. Proses perakitan panel HPU harus dilakukan secara sistematis, teliti, dan sesuai standar agar sistem bekerja secara aman dan andal.
Tahap Perakitan HPU
Tahap awal perakitan HPU dimulai dengan persiapan komponen dan peralatan kerja. Seluruh komponen utama seperti tangki oli, pompa hidrolik, motor listrik, valve, pipa, selang, serta panel kontrol harus diperiksa kesesuaiannya dengan desain dan spesifikasi teknis. Selain itu, area kerja perlu dipastikan bersih untuk mencegah kontaminasi pada sistem hidrolik.
Perakitan Tangki dan Komponen Utama HPU
Tangki oli diposisikan sebagai dasar perakitan. Komponen pendukung seperti filter suction, return filter, level gauge, breather, dan drain dipasang pada tangki sesuai dengan desain. Setelah itu, motor listrik dan pompa hidrolik dirakit pada dudukan (base frame) dengan memperhatikan keselarasan poros (alignment) agar tidak terjadi getaran berlebih saat operasi.
Instalasi Sistem Hidrolik HPU

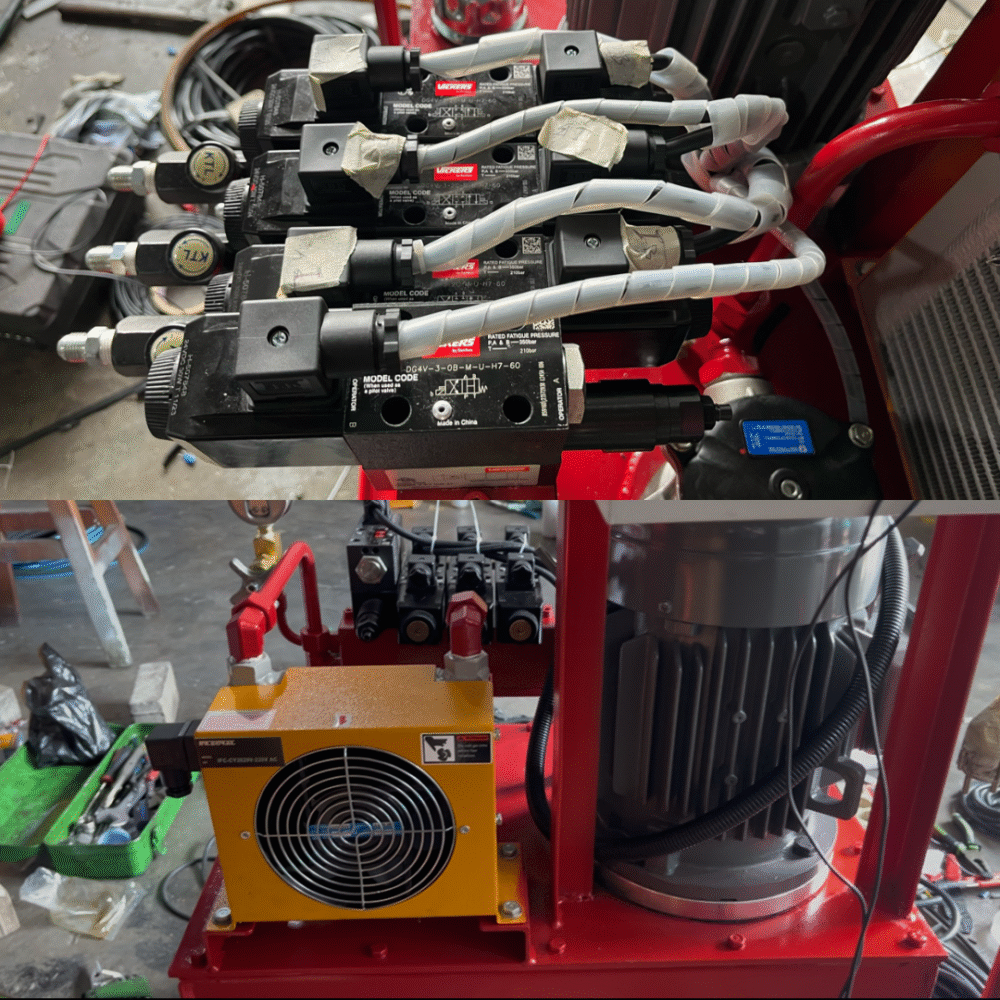

Setelah komponen utama terpasang, proses dilanjutkan dengan pemasangan valve hidrolik seperti pressure relief valve, directional control valve, dan flow control valve. Pipa dan selang hidrolik kemudian dirangkai sesuai jalur aliran yang telah direncanakan. Seluruh sambungan harus dikencangkan dengan torsi yang sesuai dan dipastikan bebas dari kebocoran.
Perakitan Panel Kontrol
Panel kontrol HPU dirakit untuk mengendalikan dan melindungi sistem. Komponen seperti MCB, kontaktor, overload relay, relay kontrol, pressure switch, serta indikator dipasang dan dirangkai sesuai wiring diagram. Panel ini berfungsi untuk mengatur start/stop motor, menjaga tekanan kerja, serta memberikan perlindungan terhadap gangguan listrik maupun mekanik.
Pengisian Oli dan Flushing
Setelah perakitan mekanik dan elektrik selesai, tangki diisi dengan oli hidrolik sesuai spesifikasi. Proses flushing dilakukan untuk membersihkan kotoran atau partikel asing di dalam sistem. Tahap ini sangat penting untuk mencegah kerusakan komponen hidrolik akibat kontaminasi.
Pengujian dan Commissioning
Tahap akhir adalah pengujian (testing) dan commissioning. HPU dijalankan tanpa beban untuk memastikan arah putaran motor, tekanan kerja, serta fungsi valve berjalan dengan baik. Selanjutnya dilakukan pengujian dengan beban secara bertahap. Seluruh parameter seperti tekanan, temperatur, dan kebocoran dipantau hingga sistem dinyatakan aman dan siap dioperasikan.
Proses perakitan HPU membutuhkan ketelitian, pemahaman teknis, dan kepatuhan terhadap standar kerja. Dengan perakitan yang benar dan pengujian yang menyeluruh, HPU dapat beroperasi secara andal, efisien, dan aman sesuai dengan kebutuhan aplikasi industri.
baca juga : Steering VSP Danfoss
Tahap wiring merupakan inti dari perakitan panel HPU, meliputi:
- Penarikan kabel power dan kontrol sesuai wiring diagram
- Pemisahan jalur kabel daya dan sinyal untuk menghindari interferensi
- Penggunaan lug, ferrule, dan terminal sesuai standar
- Grounding panel untuk keselamatan sistem
Kerapian dan konsistensi warna kabel sangat penting untuk memudahkan troubleshooting di kemudian hari.
Panel HPU (Hydraulic Power Unit) adalah panel kontrol yang berfungsi mengendalikan, memonitor, dan melindungi sistem HPU yang menghasilkan tenaga hidrolik.
Deskripsi singkatnya:
- Panel ini mengatur operasi motor listrik dan pompa hidrolik
- Mengontrol tekanan, arah aliran, dan kerja aktuator (silinder/motor hidrolik)
- Menyediakan pengaman sistem agar HPU bekerja aman dan stabil
Komponen utama panel HPU biasanya:
- MCB/MCCB & kontaktor → proteksi dan kontrol motor
- Overload relay → perlindungan motor
- Pressure switch / pressure transmitter → kontrol & monitoring tekanan
- Relay / PLC → logika kontrol
- Push button, selector switch, indikator lampu → operasi manual & status
- HMI (opsional) → monitoring digital dan setting parameter
Fungsi utama panel HPU:
- Start/stop pompa hidrolik
- Menjaga tekanan sesuai set point
- Proteksi dari overpressure, overcurrent, dan fault lainnya
Kesimpulan
Proses perakitan panel HPU merupakan pekerjaan yang memerlukan ketelitian, pemahaman teknis, dan kepatuhan terhadap standar keselamatan. Dengan perencanaan yang baik, perakitan yang rapi, serta pengujian yang menyeluruh, panel HPU dapat beroperasi secara optimal, aman, dan andal untuk mendukung sistem hidrolik dalam berbagai aplikasi industri. Jayatimur Intinusa Abadi sebagai pemegang authorized Danfoss juga melayani perakitan HPU dengan kualitas yang bisa di andalkan
